四通换向阀兰柯系列

ref. Ranco brand for central air conditioner

兰柯系列四通换向阀适用于中央、单元式和房间空调器等热泵型系统，通过切换制冷工质的流通路径，实现制冷模式和制热模式的转换。

产品特点
通用规格
线圈电气参数
外形尺寸

Download Product Data

产品特点

产品规格从3冷吨-240冷吨（R22名义容量）
节能

通用规格

适用制冷剂：R22, R407C, R410A等
适用介质温度：-30ºC ~ +120ºC
适用环境温度：-25ºC ~ +50ºC
相对湿度：95%RH以下
认证：UL, TUV, CQC

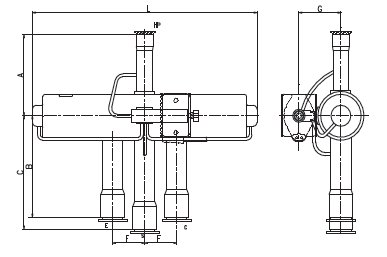

外形尺寸

四通换向阀兰柯系列

型号	尺寸 mm							连接尺寸/ 接管深度 mm

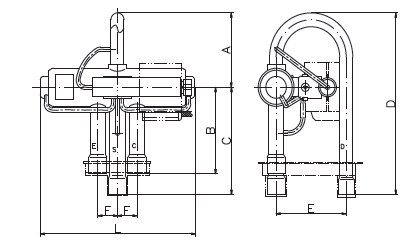

型号	L	A	B	C	D	E	F	D 管	E/S/C 管
C01C00S	101	40,5	50	62	102,5	42	12	8.1/8.5	9.6/10
C02C00S	125	52	59	70	120	52,5	16	9.7/9.5	12.75/9.5
N01C00G	104Max	42,5	50	62	104,5	42	12	8.1/8.5	9.64/9.7
N02C00S	128Max	52	59	71,4	120	52,5	16	9.65/9.7	12.8/9.7
V0-40605X-1XX	103Max	40,5	50	62	102,5	42	12	8.12/8.5	9.64/9.7
V1-40606X-2XX	128Max	52	59	71,4	120	52,5	16	9.67/9.7	9.64/9.7
V2-40806X-2XX	128Max	52	59	71,4	120	52,5	16	9.67/9.7	12.84/9.7

四通换向阀兰柯系列

型号	尺寸 mm						连接尺寸/ 接管深度 Depth mm

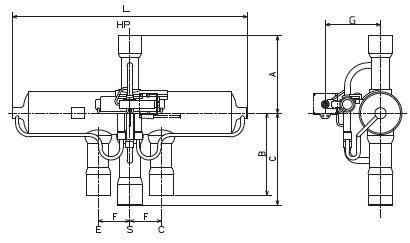

型号	L	A	B	C	F	G	D 管	E/S/C 管
V1-40606X-1XX	128Max	49,3	59	71,4	16	37MAX	9.67/9.7	6.64/9.7
V2-40806X-1XX	128Max	49,3	59	71,4	16	37MAX	9.67/9.7	12.84/9.7
V6-414080-1XX	199Max	66,7	82,6	95	28,5	41MAX	12.83/12.7	22.36/22.4
V10-418100-1XX	210.8Max	81,8	85,9	98,6	33,5	46MAX	16.03/12.7	28.78/25.4
C05C00S	200	68	85	95	28,5	37,4	12.8/13	19.15/19
C10C00S	217Max	82	86	99	33,5	42,7	19.2/19	22.4/22
C15C00S	240Max	91	96	109	37	42,7	22.4/22	28.8/25.4
N05C00S	203Max	66,7	82,6	95,3	28,6	38	12.8/13	19.2/19
N10C00S	214Max	82	86	99	33	42,7	19.2/19	22.4/22
N15C00G	240Max	91	96	109	37	42,7	22.4/22	28.8/25.4

四通换向阀兰柯系列

型号	尺寸 mm						连接尺寸/ 接管深度 mm
型号	L	A	B	C	F	G	D 管	E/S/C 管
N20C00G	337Max	111	117	131	45	78,8	25.6/25.4	32/30
N30C00G	337Max	111	117	131	45	78,8	32/25	38.3/30
VH1320A	337Max	111	117	131	45	78,8	25.6/25.4	32/30
VH1322A	337Max	111	117	131	45	78,8	28.8/25.4	35.2/30
VH15120	337Max	111	117	131	45	78,8	32/25	38.3/30

四通换向阀兰柯系列

型号	尺寸 mm							连接尺寸/ 接管深度 mm

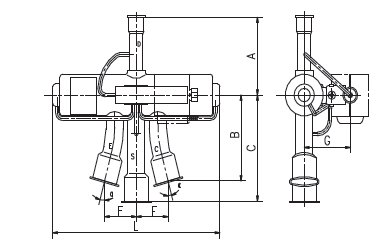

型号	L	A	B	C	F	G	?	D 管	E/S/C 管
V2-410060-3XX	128Max	49,3	57,4	71,4	23,6	37Max	15	9.67/9.7	16.03/16
C03C00S	125	49,3	60,5	71,6	25	33,8	15	12.8/10	16/16

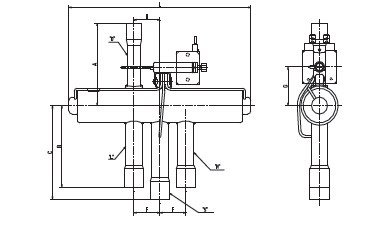

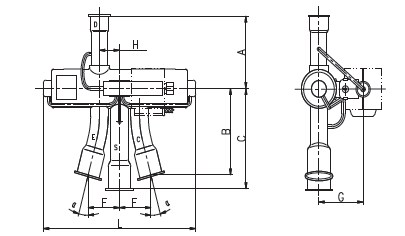

四通换向阀兰柯系列

型号	尺寸 mm								连接尺寸/ 接管深度 mm
型号	L	A	B	C	F	G	H	?	D 管	E/S/C 管
V3-410080-7XX	128Max	49,3	60,5	71,6	24,1	37Max	16	15	12.84/9.7	16.03/15.8
V3-412080-8XX	128Max	49,3	82,6	87,6	32,5	37Max	16	20	12.84/9.7	19.18/19.1
N03C00S	128Max	49,3	60,5	71,6	24,1	34	16	15	12.8/10	16/16

四通换向阀兰柯系列

型号	尺寸 mm							连接尺寸/ 接管深度 mm
型号	L	A	B	C	F	G	H	D 管	E/S/C 管
V6-4140K0-2XX	203Max	85,9	82,6	95,3	28,5	41Max	28,5	15.82/19.05	22.36/22.4

四通换向阀兰柯系列

型号	尺寸 mm						连接尺寸/ 接管深度 mm

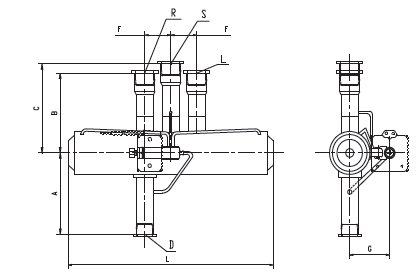

型号	L	A	B	C	F	G	D 管	E/S/C 管
V12-4220T0-2XX	268Max	96,8	149,9	175,3	41,4	46Max	28,58	35.13/25.4

四通换向阀兰柯系列

型号	尺寸 mm												连接尺寸/ 接管深度 mm

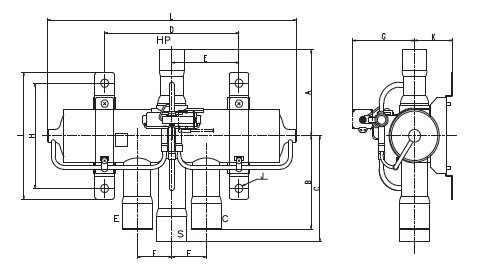

型号	L	A	B	C	D	E	F	G	H	I	J	K	D 管	E/S/C 管
N20C10G	337Max	111	117	131	188	94	45	108	120	145	?13	57	25.6/25.4	32/30
N20C11G	337Max	111	117	131	188	94	45	108	120	145	?13	57	28.8/25.4	35.2/30
N30C10G	337Max	111	117	131	188	94	45	108	120	145	?13	57	32/25	38.3/30
N40C10G	422Max	135	148	168	226	113	58	112	166	200	?13	63	38.1/33	45/40
N40C11G	422Max	135	148	168	226	113	58	112	166	200	?13	63	38.1/33	41.5/40
N50C10G	422Max	135	148	198	226	113	58	112	166	200	?13	63	38.1/33	54.2/40
N60C10G	500Max	135	148	198	262	131	71,5	112	166	200	?13	63	41.5/33	67/40
VH10120	337Max	111	117	131	188	94	45	108	120	145	?13	57	25.6/25.4	32/30
VH10122	337Max	111	117	131	188	94	45	108	120	145	?13	57	28.8/25.4	35.2/30
VH15122	337Max	111	117	131	188	94	45	108	120	145	?13	57	32/25	38.3/30
VH20321	422Max	135	148	168	226	113	58	112	166	200	?13	63	38.1/33	45/40
VH20322	422Max	135	148	168	226	113	58	112	166	200	?13	63	41.5/33	41.5/40
VH90120	422Max	135	148	198	226	113	58	112	166	200	?13	63	38.1/33	54.2/40
VH90121	422Max	135	148	198	226	113	58	112	166	200	?13	63	44.7/33	54.2/40
VH91120	500Max	135	148	198	262	131	71,5	112	166	200	?13	63	41.5/33	67/40

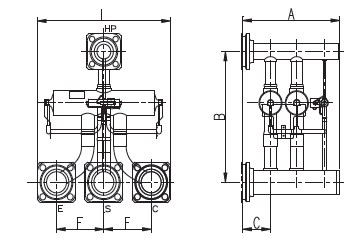

四通换向阀兰柯系列

型号	尺寸 mm				连接尺寸/ 接管深度 mm
型号	L	A	B	C	D 管	E/S/C 管
VH32082	480	350	445	100	法兰 E RBK50A	法兰 E RBK65A

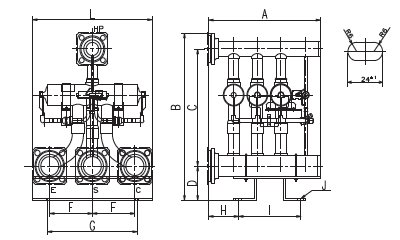

四通换向阀兰柯系列

型号	尺寸 mm											连接尺寸/ 接管深度 mm

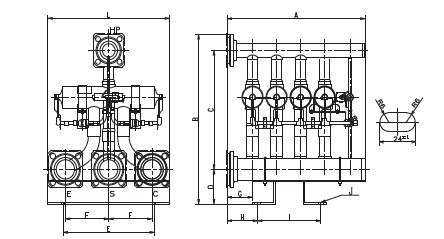

型号	L	A	B	C	D	E	F	G	H	I	J	D 管	E/S/C 管
VH32084	480	350	445	130	635	100	171	360	120	160	12×24	法兰 E RBK50A	法兰 E RBK65A

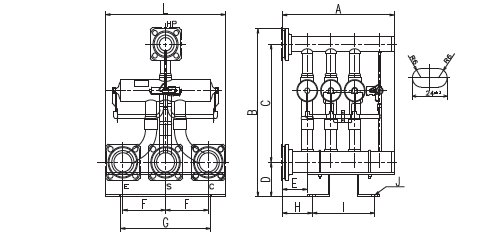

四通换向阀兰柯系列

型号	尺寸 mm											连接尺寸/ 接管深度 mm
型号	L	A	B	C	D	E	F	G	H	I	J	D 管	E/S/C 管
VH32085	480	350	445	130	635	100	171	360	120	160	12×24	法兰 E RBK50A	法兰 E RBK65A

四通换向阀兰柯系列

型号	尺寸 mm															连接尺寸/ 接管深度 mm
型号	L	A	B	C	D	E	F	G	H	I	J	K	M	N	O	D 管	E/S/C管
VH32087a	422Max	514	428	365	295	172	171	270	261	17	62	13	100	95	100	54.2/40	79.38/40
VH32108a	422Max	521	428	365	295	172	171	270	261	17	62	13	100	95	100	66.68/40	79.38/40

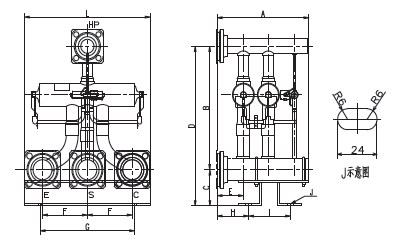

四通换向阀兰柯系列

型号	尺寸 mm											连接尺寸/ 接管深度 mm

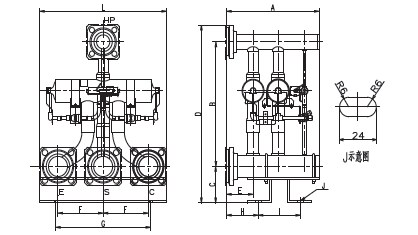

型号	L	A	B	C	D	E	F	G	H	I	J	D 管	E/S/C 管
VH32122	480	450	635	445	130	100	171	360	120	250	12×24	法兰 E RBK50A	法兰 E RBK65A

四通换向阀兰柯系列

型号	尺寸 mm											连接尺寸/ 接管深度 mm
型号	L	A	B	C	D	E	F	G	H	I	J	D 管	E/S/C 管
VH32123	480	450	635	445	130	100	171	360	120	250	12×24	法兰 E RBK50A	法兰 E RBK65A

四通换向阀兰柯系列

型号	尺寸 mm											连接尺寸/ 接管深度 mm
型号	L	A	B	C	D	E	F	G	H	I	J	D 管	E/S/C 管
VH32163	480	545	635	445	130	360	171	100	120	250	12×24	法兰 E RBK50A	法兰 E RBK65A

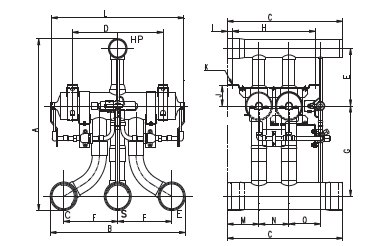

四通换向阀兰柯系列

型号	尺寸 mm												连接尺寸/ 接管深度 mm
型号	L	A	B	C	D	E	F	G	H	I	J	K	D 管	E/S/C 管
VH32126B	428	445	528	172	270	85	171	10	95	95	100	80	79.38/40	79.38/40

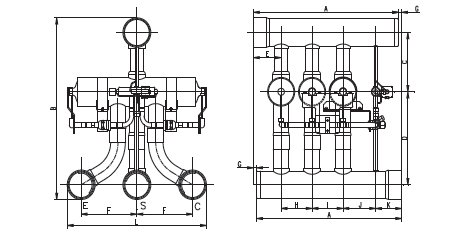

四通换向阀兰柯系列

型号	尺寸 mm													连接尺寸/ 接管深度 mm
型号	L	A	B	C	D	E	F	G	H	I	J	K	M	D 管	E/S/C 管
VH32166B	428	540	528	172	270	85	171	10	95	95	95	100	80	79.38/40	79.38/40

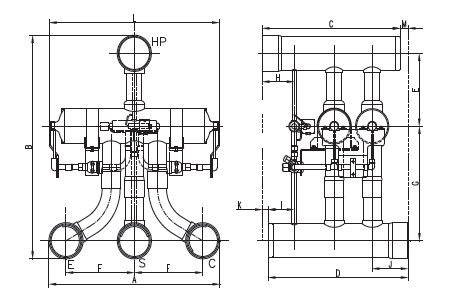

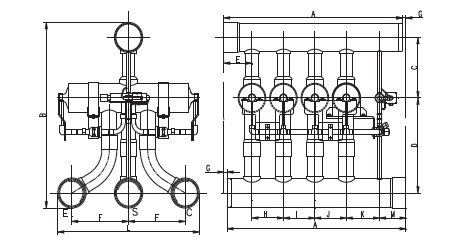

四通换向阀兰柯系列

型号	尺寸 mm																连接尺寸/ 接管深度 mm

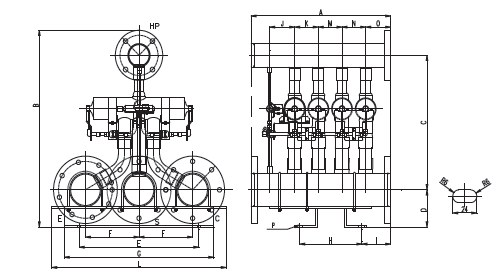

型号	L	A	B	C	D	E	F	G	H	I	J	K	M	N	O	P	D 管	E/S/C 管
VH32205C	700	560	748	511	141,5	480	215	600	250	115	100	95	95	95	100	12x24	81 (法兰)	119 (法兰)
VH32245C	700	560	775	515	141,5	480	226,8	600	250	115	100	95	95	95	100	12x24	106,3 (法兰)	119 (法兰)

四通换向阀兰柯系列

型号	尺寸 mm													连接尺寸/ 接管深度 mm
型号	L	A	B	C	D	E	F	G	H	I	J	K	M	D 管	E/S/C 管
VH32086B	422 Max	428	528	345	350	172	171	270	80	65	90	15	20	79.38/40	79.38/40
