기능
- 감온통은 크로스 충진 기술 사용으로, 전체 증발온도범위내에 동등한 과열도 제공이 가능합니다. Thermal bulb utilizes cross charge technology, providing equal superheat degree over the whole evaporation temperature range
- 감온통은 크로스 주입 기술 사용으로, 전체 증발온도범위내에 동등한 과열도를 공유합니다. Thermal bulb utilizes cross injection technology, and the whole vaporizing temperature range share the same superheat degree
- 최고작동압력 기능이 있는 제품은 과대팽창압으로 인한 압축기 모터의 손상을 방지할 수 있습니다.
- 넓은 팽창온도 범위
- 안정적인 과열도조절 성능
일반사양
- 모든 공용 HCFC와 HFC냉매에 적용가능, 예하면: R22, R134a, R404A, R407C, R410A, R507
- 적용냉매온도: -40??+70? or -60??+70?
- 적용환경온도: -35??+55?
- 상대습도: 0?100%RH
- 최고작동압력: 3.5MPa
- 인증: PED
기술사양

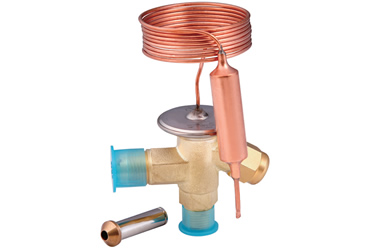

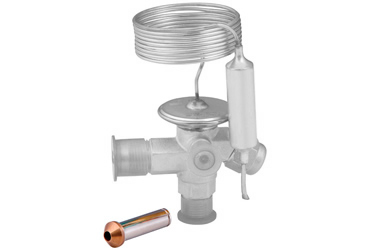

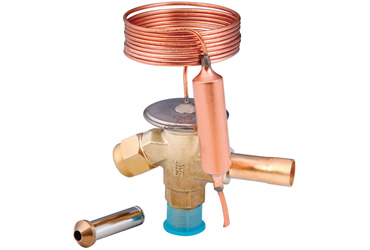

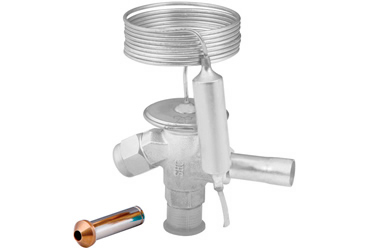

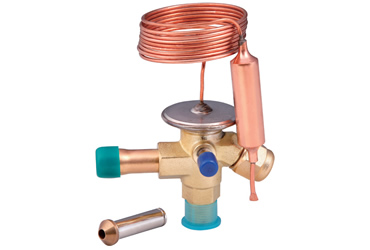

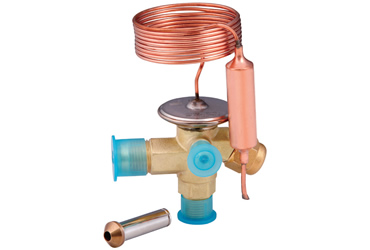

- RFKA series angle shape valve
- Inlet 3/8" flare connection
- Capillary tube length 1,5m
- Equalization port:
- RFKA flare/flare type with 1/4" flare connection
- RFKA flare/solder type with 6mm solder connection
Refrigerant | Model | Part number | Connection type | Temp. Range | MOP | Outlet size |
In / Out / Ext. | [°C] | [°C] | flare | solder |
[inch] | [mm] |
R22 |
RFKA01-4.8-22 |
RFK-24001 |
flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA01E-4.8-13 |
RFK-24002 |
flare / flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA01-4.8-26 |
RFK-24003 |
flare / solder |
-40 to +10 |
-- |
|
12 |
RFKA01E-4.8-06 |
RFK-24004 |
flare / solder / solder |
-40 to +10 |
-- |
|
12 |
RFKA01-4.8-07 |
RFK-24005 |
flare / solder |
-40 to +10 |
-- |
1/2 |
|
RFKA01E-4.8-08 |
RFK-24006 |
flare / solder / solder |
-40 to +10 |
-- |
1/2 |
|
R407C |
RFKA02-5.2-24 |
RFK-24007 |
flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA02E-5.2-20 |
RFK-24008 |
flare / flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA02-5.2-27 |
RFK-24009 |
flare / solder |
-40 to +10 |
-- |
|
12 |
RFKA02E-5.2-28 |
RFK-24010 |
flare / solder / solder |
-40 to +10 |
-- |
|
12 |
RFKA02-5.2-32 |
RFK-24011 |
flare / solder |
-40 to +10 |
-- |
1/2 |
|
RFKA02E-5.2-18 |
RFK-24012 |
flare / solder / solder |
-40 to +10 |
-- |
1/2 |
|
R404A / R507 |
RFKA03-3.4-21 |
RFK-24013 |
flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA03E-3.4-15 |
RFK-24014 |
flare / flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA03-3.4-03 |
RFK-24015 |
flare / solder |
-40 to +10 |
-- |
|
12 |
RFKA03E-3.4-02 |
RFK-24016 |
flare / solder / solder |
-40 to +10 |
-- |
|
12 |
RFKA03-3.4--09 |
RFK-24017 |
flare / solder |
-40 to +10 |
-- |
1/2 |
|
RFKA03E-3.4-10 |
RFK-24018 |
flare / solder / solder |
-40 to +10 |
-- |
1/2 |
|
R134a |
RFKA04-4.0-23 |
RFK-24019 |
flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA04E-4.0-19 |
RFK-24020 |
flare / flare / flare |
-40 to +10 |
-- |
1/2 |
|
RFKA04-4.0-29 |
RFK-24021 |
flare / solder |
-40 to +10 |
-- |
|
12 |
RFKA04E-4.0-17 |
RFK-24022 |
flare / solder / solder |
-40 to +10 |
-- |
|
12 |
RFKA04-4.0-30 |
RFK-24023 |
flare / solder |
-40 to +10 |
-- |
1/2 |
|
RFKA04E-4.0-31 |
RFK-24024 |
flare / solder / solder |
-40 to +10 |
-- |
1/2 |
|
Note: Valves with MOP and with different range of t_ev for all refrigerants on request. |
명의용량
No. | 명의용량kW | 오리피스 모델 Model | 오리피스 형번 |
|
R22 |
R407C |
R404A / R507C |
R134a |
|
|
0X |
0,5 |
0,5 |
0,35 |
0,33 |
RFKA-023-0X |
RFK-24036 |
0 |
1,1 |
1,1 |
0,7 |
0,68 |
RFKA-023-00 |
RFK-24037 |
1 |
2,5 |
2,7 |
1,7 |
1,6 |
RFKA-023-01 |
RFK-24038 |
2 |
3,5 |
3,9 |
2,4 |
2,2 |
RFKA-023-02 |
RFK-24039 |
3 |
5,6 |
6,3 |
3,9 |
3,5 |
RFKA-023-03 |
RFK-24040 |
4 |
8,1 |
8,8 |
5,6 |
4,9 |
RFKA-023-04 |
RFK-24041 |
5 |
10,6 |
11,3 |
7,4 |
6,7 |
RFKA-023-05 |
RFK-24042 |
6 |
16,9 |
18,3 |
12 |
10,6 |
RFKA-023-06 |
RFK-24043 |
주기?명의용량은 t_ev = 5°C, t_c = 38°C, 운전 과열도4K와 과냉도4K.
치수
입구A | 출구B | 외부균압C |
Thread | Thread | 용접ODF | Thread | 용접ODF |
[inch] | [inch] | [mm] | [inch] | [inch] | [mm] | [inch] |
3/8 | 1/2 | | | 1/4 | | |
| 12 | | | 6 | |
| | 1/2 | | | 1/4 |
주기?인치로 표기된 용접ODF제품의 출구B와 외부균압C는 고객사 요청에 따라 변경 가능.
