Ball Valve Series SBV
The ball valve of series SBV is applicable for commercial air conditioner, freezing or deep-freezing equipment or other refrigeration circuits in order to open and to shut off inner flow path by operating the valve stem. It can also be used as service valve for vacuum pumping and refrigerant injection etc.
Technical parameters
-
Features
- Straightway type, full port, low pressure drop , cost-effective
- Optional with reinforced spring
- Valve body and valve seat with welded structure, with high product reliability
- Rotate 1/4 circles from full-open to full-close, easy to operate
- Bidirectional flow
- Rotation stop available for full-open and full-close of the valve
- Special sealing materials to prevent internal leakage
-
General specifications
- Applicable for all common HCFC, HFC, HFO refrigerants such as: R22, R134a, R404A, R407A/F, R407C, R410A, R448A, R449A, R450A, R452A, R513A, R507A 1)
- Min./max. ambient temperature: -30°C to +55°C
- TS min./max.: -40°C / +120°C
- PS: 4,5 MPa (45 bar)
- Installation position: liquid, suction and discharge line in all directions
- Certifications: UL/CSA and PED declaration
Note:
- 1) Flammable refrigerants like R32, R290, R1234ze(E), R1234yf on request
-
General Characteristics
Without access fitting Connections Ø d ODF Kv Wrench Size Cap PED Category With access fitting Model Part Number* [inch] [mm] [m3/h] [mm] Model Part Number* SBV02-020 10150092002 - 6 1,9 19 4.3 SBV02-320 10150094702 SBV02-019 10150091902 1/4 - 1,9 19 4.3 SBV02-319 10150094602 SBV03-019 10150091802 3/8 - 5,5 19 4.3 SBV03-319 10150094802 SBV03-020 10150092102 - 10 5,5 19 4.3 SBV03-320 10150094902 SBV04-020 10150092202 - 12 10,2 19 4.3 SBV04-320 10150095102 SBV04-019 10150090502 1/2 - 10,2 19 4.3 SBV04-319 10150095002 SBV(M)-A5YHSY-2-SA 10150057602 - 15 13,2 14 4.3 SBV(M)-JA5YHSY-2-SA 10150057702 SBV(M)-A5YHSY-1-SA 10150053302 5/8 16 13,8 14 4.3 SBV(M)-JA5YHSY-1-SA 10150053402 SBV(M)-A6YHSY-2-SA 10150054602 - 18 19,5 17 4.3 SBV(M)-JA6YHSY-2-SA 10150054502 SBV(M)-A6YHSY-1-SA 10150054302 3/4 - 19,5 17 4.3 SBV(M)-JA6YHSY-1-SA 10150054202 SBV(M)-A7YHSY-1-SA 10150053502 7/8 22 28 17 4.3 SBV(M)-JA7YHSY-1-SA 10150053602 SBV(M)-A9YHSY-2-SA 10150055102 - 28 51,5 17 4.3 SBV(M)-JA9YHSY-2-SA 10150055202 SBV(M)-A9YHSY-1-SA 10150054702 1 1/8 - 51,5 17 4.3 SBV(M)-JA9YHSY-1-SA 10150054802 SBV(M)-A11YHSY-1-SA 10150055002 1 3/8 35 80 17 I SBV(M)-JA11YHSY-1-SA 10150054902 SBV(M)-A13YHSY-2-SA 10150055502 1 5/8 - 119,8 17 I SBV(M)-JA13YHSY-2-SA 10150055402 SBV(M)-A13YHSY-1-SA 10150055302 - 42 119,8 17 I SBV(M)-JA13YHSY-1-SA 10150057802 SBV(M)-A17YHSY-1-SA 10150055702 2 1/8 54 225 19 I SBV(M)-JA17YHSY-1-SA 10150055802 SBV(M)-A19YHSY-1-SA 10150055902 - 64 225 19 I SBV(M)-JA19YHSY-1-SA 10150056002 SBV(M)-A21YHSY-2-SA 10150056302 2 5/8 - 305 19 I SBV(M)-JA21YHSY-2-SA 10150056402 SBV(M)-A25YHSY-2-SA 10150056502 3 1/8 80 635 24 I SBV(M)-JA25YHSY-2-SA 10150056602 SBV(M)-A29YHSY-1-SA 10150057002 3 5/8 92 805 26 I SBV(M)-JA29YHSY-1-SA 10150056902 SBV(M)-A33YHSY-2-SA 10150056102 4 1/8 105 950 32 I SBV(M)-JA33YHSY-2-SA 10150056202 SBV(M)-A34YHSY-1-SA 10150057102 4 1/4 108 950 32 I SBV(M)-JA34YHSY-1-SA 10150057202 Note:
- SBV model with connection size 3-1/2” (89mm) available on request
* Available also as industrial package. Contact Sanhua for more details
-

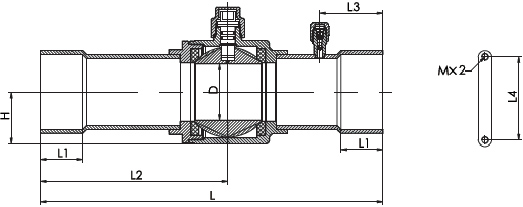

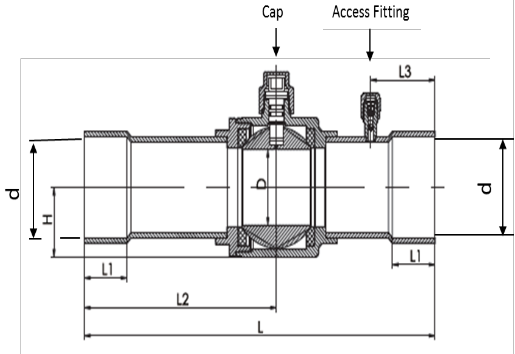

Dimensions
Product Number L L1 L2 L31) L4 D H M Weight Without access fitting With access fitting [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] SBV02-020 SBV02-320 132 10 68 31 16 10 14 M4 x 0,7 0,2 SBV02-019 SBV02-319 132 10 68 31 16 10 14 M4 x 0,7 0,2 SBV03-019 SBV03-319 132 10 68 31 16 10 14 M4 x 0,7 0,2 SBV03-020 SBV03-320 132 10 68 31 16 10 14 M4 x 0,7 0,2 SBV04-020 SBV04-320 160 10 85 42,5 16 10 14 M4 x 0,7 0,21 SBV04-019 SBV04-319 160 10 85 42,5 16 10 14 M4 x 0,7 0,21 SBV(M)-A5YHSY-2-SA SBV(M)-JA5YHSY-2-SA 160 13 85 31 22 14 16 M4 x 0,7 0,3 SBV(M)-A5YHSY-1-SA SBV(M)-JA5YHSY-1-SA 160 13 85 31 22 14 16 M4 x 0,7 0,3 SBV(M)-A6YHSY-2-SA SBV(M)-JA6YHSY-2-SA 185 16 99 37 30 19 20 M4 x 0,7 0,51 SBV(M)-A6YHSY-1-SA SBV(M)-JA6YHSY-1-SA 185 16 99 37 30 19 20 M4 x 0,7 0,51 SBV(M)-A7YHSY-1-SA SBV(M)-JA7YHSY-1-SA 185 17 99 37 30 19 20 M4 x 0,7 0,52 SBV(M)-A9YHSY-2-SA SBV(M)-JA9YHSY-2-SA 208 21 112 44 38 25 25 M4 x 0,7 0,73 SBV(M)-A9YHSY-1-SA SBV(M)-JA9YHSY-1-SA 208 21 112 44 38 25 25 M4 x 0,7 0,73 SBV(M)-A11YHSY-1-SA SBV(M)-JA11YHSY-1-SA 251 25 136 44 48 32 31 M6 x 1,0 1,42 SBV(M)-A13YHSY-2-SA SBV(M)-JA13YHSY-2-SA 281 28 151 56 55 38 35 M6 x 1,0 1,9 SBV(M)-A13YHSY-1-SA SBV(M)-JA13YHSY-1-SA 281 28 151 56 55 38 35 M6 x 1,0 1,9 SBV(M)-A17YHSY-1-SA SBV(M)-JA17YHSY-1-SA 305 34 167 56 74 50 46 M6 x 1,0 3,74 SBV(M)-A19YHSY-1-SA SBV(M)-JA19YHSY-1-SA 305 34 167 70 74 50 46 M6 x 1,0 3,79 SBV(M)-A21YHSY-2-SA SBV(M)-JA21YHSY-2-SA 305 37 167 56 74 60 56 M6 x 1,0 6,08 SBV(M)-A25YHSY-2-SA SBV(M)-JA25YHSY-2-SA 378 42 186 80 90 70 63 M6 x 1,0 8,81 SBV(M)-A29YHSY-1-SA SBV(M)-JA29YHSY-1-SA 423 42 208 75 108 80 75 M6 x 1,0 11,47 SBV(M)-A33YHSY-2-SA SBV(M)-JA33YHSY-2-SA 423 42 210 75 148 95 91 M6 x 1,0 20,17 SBV(M)-A34YHSY-1-SA SBV(M)-JA34YHSY-1-SA 423 42 210 75 148 95 91 M6 x 1,0 20,17 Note:
- 1) Applicable to versions with access fitting
